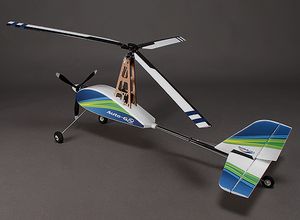

Montage de l'Auto-G2

Déballage et montage de l'Auto-G2 de chez HK. Disons tout de suite que livrée en Plug-N-Play, il n'y a pas grand-chose à faire, il suffit de suivre la notice. Environ 2 h seront nécessaires pour assembler l'engin et programmer la radio.

L'intérêt de la version 2 réside dans l'autostart permettant de lancer le rotor pour décoller sainement (sinon il faut attendre que le rotor prenne ses tours avec le vent relatif avant de décoller sous peine de renverser !)

Déballage de l'Auto-G2
Déballage de l'Auto-G2
Déballage de l'Auto-G2

Déballage de l'Auto-G2

Sur l'Auto-G2, la quête de l'axe rotor est d'environ 11° par rapport au tube de queue censé être en ligne de vol.

La tête de rotor commandée en latéral par deux servos en push-pull

La tête de rotor commandée en latéral par deux servos en push-pull

La place est plutôt comptée pour caser l'ESC, la commande de l'autostart rotor, le Rx (ici un FrSky X8R) et la batterie LiPo 3S 1300 mAh...

L'alimentation de l'autostart se fait par la prise d'équilibrage de la LiPo.

Trappe d'accès retirée

Trappe d'accès retirée

Détails sur la tête de rotor :

Le rotor articulé par languette souple, remarquer le décalage angulaire entre pale et articulation souple.

Le rotor articulé par languette souple, remarquer le décalage angulaire entre pale et articulation souple.

La cale de pale permettant de donner un calage négatif aux pales.

La cale de pale permettant de donner un calage négatif aux pales.

Il faudra attendre une journée calme pour faire les essais...

Partager cet article

Repost 0
Publié par Geeby22 geeby22
commenter cet article

commentaires

Fab 06/06/2014 21:09

Salut,
Concretement, qu'est ce que l'auto start?
Un moteur qui entraîne les pales?

geeby22 12/06/2014 20:13

Oui, c'est un petit moteur brushed avec un réducteur, commandé par un contrôleur qui permet de lancer les pales avant de démarrer. On le coupe après décollage (5 voies).
