2 octobre 2010 6 02 /10 /octobre /2010 23:00

 "No risk, no fun" dis Jacques



Le stab a cassé en l'air et le Baïa s'est crashé...



Jacques vous raconte la réparation du Baïa dans une galerie Picasa :



Voir la galerie

DSC03509.JPG DSC03540.JPG

Partager cet article

Repost 0
Publié par Geeby22 geeby22 - dans Le Baïa de Jacques
commenter cet article
21 avril 2010 3 21 /04 /avril /2010 23:00

Réalisation d'un capot en fibre



Confection d’un capot moteur en Epoxy fibre de verre 80 gr /dm2



Bloc en styro ajusté au Baïa



 DSC02602.JPG  Bloc en styro + fibre de verre 80 gr /M2 + résine Epoxy L environ 60 grammes

 Sintofer + ponçage et ajustage,

à noter que j’ai été obligé de dégager la patte supérieure du support moteur pour un meilleur ajustage du capot.

DSC02690.JPG  Après tâtonnement sur peinture j’ai utilisé de l’acrylique styro en bombe, résultat impecable une seule couche a suffi d’autant qu’en électrique pas besoin de peinture bi couche.
 Et voila le résultat final, le cône est un cône de 55mm. DSC02712.JPG



Jacques.

Partager cet article

Repost 0
Publié par Geeby22 geeby22 - dans Le Baïa de Jacques
commenter cet article
19 avril 2010 1 19 /04 /avril /2010 23:00



Suite de l'article de Jacques :



Roulette de queue



La roulette est une ref Hobby King :

Tail Wheel Assembly 60x25mmD28/30

Découpe de la cellule à la dimension du support et ajout support CTP pour la fixation du support de roulette.



Préparation de la dérive car j’ai ajouté une cale de ctp entre la commande de la roulette et la dérive plus un domino afin d’éviter tout effort vertical sur la dérive  DSC02684.JPG
 Le train terminé :



Jacques.

Partager cet article

Repost 0
Publié par Geeby22 geeby22 - dans Le Baïa de Jacques
commenter cet article
18 avril 2010 7 18 /04 /avril /2010 23:00

  Montage d'un train classique :



Pour mieux encaisser les irrégularités de la piste, Jacques a adapté un train classique sur son Baïa.



La parole est à Jacques :



Train principal



DSC02662.JPG Marquage et découpe de la jambe du train, la découpe est faite à la scie à métaux

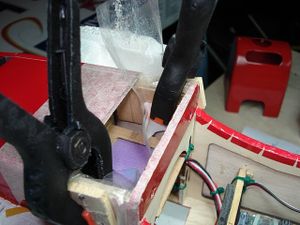

Mise en place renfort en CTP 3mm & collage à l’époxy pour améliorer la résistance de la cellule à la torsion + baguette de peuplier perpendiculairement à la cellule pour renforcer le coffrage après découpe DSC02664.JPG
DSC02669.JPG  Préparation du support du train et collage des écrous à griffe M6 + ajustage
Ajustage du support avant collage & collage du support

Les vis utilisées sont des vis nylon M6 afin d’éviter un arrachage de la cellule en cas d’atterro musclé.

Le train est un train Hobby King :

Alloy landing struts 3mm / 89g / 130mm ,

les roues sont celles du kit .





Jacques.

à suivre...

Partager cet article

Repost 0
Publié par Geeby22 geeby22 - dans Le Baïa de Jacques
commenter cet article
19 février 2010 5 19 /02 /février /2010 00:00

Suite du montage du Baïa électrifié de Jacques.



Le montage des ailes, dérive, empennage , servos & commandes sont conformes à la doc Topmodel



Conseil : faire le collage de l’empennage avec les ailes montées pour bien vérifier le parallélisme aile empennage et utiliser de la colle aradilte normale pour permettre un collage souple tout en vérifiant l’assemblage.






J’ai utilisé des dominos MP Jet au lieu des coudes sur CAP du kit pour un meilleur réglage au neutre






Montage radio :



l’UBEC est fixé sur un support collé.

La rallonge de commande de gaz est collée par un point de colle chaude, rien ne doit bouger car la commande des ailerons est à ce niveau .

 Conso relevées avec hélice 11x7 APC E :

mi gaz plein gaz
DSC02594.JPG DSC02595.JPG



La durée de vol est estimée à 12 mn, posé à 10 mn...



Le BAIA est prêt pour faire son premier vol, les débattements sont ceux de la doc Topmodel,
 sauf pour les ailerons : +- 10mm.



DSC02588.JPG DSC02587.JPG



Jacques.

Partager cet article

Repost 0
Publié par Geeby22 geeby22 - dans Le Baïa de Jacques
commenter cet article
